CTB型半逆流濕式磁選機:
CTB型半逆流濕式磁選機適用于濕式選別礦石粒度為0.5mm以下強磁性物料的掃選和精選,尤其適用于粒度為0.15~0mm礦物的精選?;蛘叱シ谴判缘V物中混雜的強磁性礦物。CTB型半逆流濕式磁選機可以獲得高質量的鐵精礦,同時也能得到較好的回收率,所以半逆流磁選機在生產實踐中得到廣泛的應用。
本機可以連續給礦和排礦,磁場強度大,磁場梯度高,具有較高的處理能力??梢远嗯_串聯和并聯,實現多次的掃選和精選。
其原理是當礦漿進入磁場區時,其中強磁性礦物被吸附在圓筒表面,弱磁性和非磁性礦物被水流沖洗排出,而吸附在圓筒表面上的磁性礦物隨圓筒旋轉,被帶出磁場區,用沖洗水沖入精礦槽中,完成分選作業。
技術參數
型號 | 圓筒尺寸 | 筒表面磁感應強度 GS | 處理能力 | 功率 kw | 筒體轉速 | 機器總 | ||
筒徑×筒長mm | 掃選區平均值 | 磁感應強度 | 干礦量 | 礦漿量 | ||||
CTB-44 | 400×400 | 1000~4500 | 2000~8000 | 1~2 | 3 | 1.1 | 45 | 350 |
CTB-46 | 400×600 | 1000~4500 | 2000~8000 | 1~3 | 5 | 1.1 | 45 | 600 |
CTB-66 | 600×600 | 1000~4500 | 2000~8000 | 5~10 | 16 | 1.1 | 40 | 705 |
CTB-69 | 600×900 | 1000~4500 | 2000~8000 | 8~15 | 24 | 1.1 | 40 | 830 |
CTB-612 | 600×1200 | 1000~4500 | 2000~8000 | 10~20 | 32 | 2.2 | 40 | 960 |
CTB-618 | 600×1800 | 1000~4500 | 2000~8000 | 15~30 | 48 | 2.2 | 40 | 1340 |
CTB-712 | 750×1200 | 1000~4500 | 2000~8000 | 15~30 | 48 | 3 | 35 | 1500 |
CTB-718 | 750×1800 | 1000~4500 | 2000~8000 | 20~45 | 72 | 3 | 35 | 2100 |
CTB-918 | 900×1800 | 1000~4500 | 2000~8000 | 25~55 | 90 | 4 | 28 | 2900 |
CTB-924 | 900×2400 | 1000~4500 | 2000~8000 | 35~70 | 110 | 4 | 28 | 3500 |
CTB-1018 | 1050×1800 | 1000~4500 | 2000~8000 | 40~75 | 120 | 5.5 | 22 | 4000 |
CTB-1021 | 1050×2100 | 1000~4500 | 2000~8000 | 45~88 | 140 | 5.5 | 22 | 4500 |
CTB-1024 | 1050×2400 | 1000~4500 | 2000~8000 | 52~100 | 160 | 5.5 | 22 | 5000 |
CTB-1030 | 1050×3000 | 1000~4500 | 2000~8000 | 65~125 | 200 | 7.5 | 22 | 6200 |
CTB-1218 | 1200×1800 | 1000~4500 | 2000~8000 | 47~90 | 140 | 5.5 | 19 | 5800 |
CTB-1224 | 1200×2400 | 1000~4500 | 2000~8000 | 82~120 | 192 | 7.5 | 19 | 6200 |
CTB-1230 | 1200×3000 | 1000~4500 | 2000~8000 | 80~150 | 240 | 7.5 | 19 | 7200 |
CTB-1530 | 1500×3000 | 1000~4500 | 2000~8000 | 90~170 | 270 | 11 | 14 | 7200 |
CTB-1540 | 1500×4000 | 1000~4500 | 2000~8000 | 115~220 | 350 | 11 | 14 | 9300 |
CTN型全逆流濕式磁選機
CTN型全逆流濕式磁選機其核心技術采用計算機模擬設計磁路,使磁選區的磁場分布更均勻,無空磁區,磁系大包角設計,滾筒表面磁場強度高可達8000gs,屬行業高技術。槽體和滾筒表面做特殊耐磨處理,耐磨有多種方式可選,使整機壽命大大延長。
適用于濕式選別礦石粒度為3~0mm的細粒級非磁性礦物中混雜的磁性礦物。尤其適用于石英砂、鉀長石等同類別的非金屬礦物中的除鐵和提純作業。本機可以連續給礦和排礦,磁場強度大,磁場梯度高,具有較高的處理能力。
其原理是當礦漿進入磁場區時,其中強磁性礦物被吸附在圓筒表面,弱磁性和非磁性礦物被水流沖洗排出,而吸附在圓筒表面上的磁性礦物隨圓筒旋轉,被帶出磁場區,用沖洗水沖入精礦槽中,完成分選作業。
技術參數
型號 | 圓筒尺寸 | 筒表面磁感應強度 GS | 處理能力 | 功率 kw | 筒體轉速 | 機器總 | ||
筒徑×筒長mm | 掃選區平均值 | 磁感應強度 | 干礦量 | 礦漿量 | ||||
CTB-44 | 400×400 | 1000~4500 | 2000~8000 | 1~2 | 3 | 1.1 | 45 | 350 |
CTB-46 | 400×600 | 1000~4500 | 2000~8000 | 1~3 | 5 | 1.1 | 45 | 600 |
CTB-66 | 600×600 | 1000~4500 | 2000~8000 | 5~10 | 16 | 1.1 | 40 | 705 |
CTB-69 | 600×900 | 1000~4500 | 2000~8000 | 8~15 | 24 | 1.1 | 40 | 830 |
CTB-612 | 600×1200 | 1000~4500 | 2000~8000 | 10~20 | 32 | 2.2 | 40 | 960 |
CTB-618 | 600×1800 | 1000~4500 | 2000~8000 | 15~30 | 48 | 2.2 | 40 | 1340 |
CTB-712 | 750×1200 | 1000~4500 | 2000~8000 | 15~30 | 48 | 3 | 35 | 1500 |
CTB-718 | 750×1800 | 1000~4500 | 2000~8000 | 20~45 | 72 | 3 | 35 | 2100 |
CTB-918 | 900×1800 | 1000~4500 | 2000~8000 | 25~55 | 90 | 4 | 28 | 2900 |
CTB-924 | 900×2400 | 1000~4500 | 2000~8000 | 35~70 | 110 | 4 | 28 | 3500 |
CTB-1018 | 1050×1800 | 1000~4500 | 2000~8000 | 40~75 | 120 | 5.5 | 22 | 4000 |
CTB-1021 | 1050×2100 | 1000~4500 | 2000~8000 | 45~88 | 140 | 5.5 | 22 | 4500 |
CTB-1024 | 1050×2400 | 1000~4500 | 2000~8000 | 52~100 | 160 | 5.5 | 22 | 5000 |
CTB-1030 | 1050×3000 | 1000~4500 | 2000~8000 | 65~125 | 200 | 7.5 | 22 | 6200 |
CTB-1218 | 1200×1800 | 1000~4500 | 2000~8000 | 47~90 | 140 | 5.5 | 19 | 5800 |
CTB-1224 | 1200×2400 | 1000~4500 | 2000~8000 | 82~120 | 192 | 7.5 | 19 | 6200 |
CTB-1230 | 1200×3000 | 1000~4500 | 2000~8000 | 80~150 | 240 | 7.5 | 19 | 7200 |
CTB-1530 | 1500×3000 | 1000~4500 | 2000~8000 | 90~170 | 270 | 11 | 14 | 7200 |
CTB-1540 | 1500×4000 | 1000~4500 | 2000~8000 | 115~220 | 350 | 11 | 14 | 9300 |

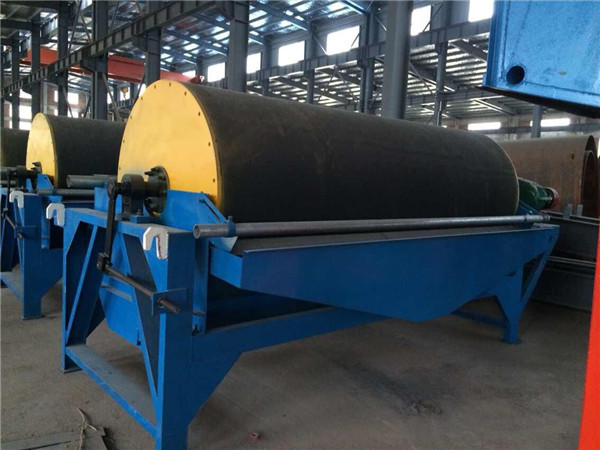

上圖:磁選機客戶使用現場
